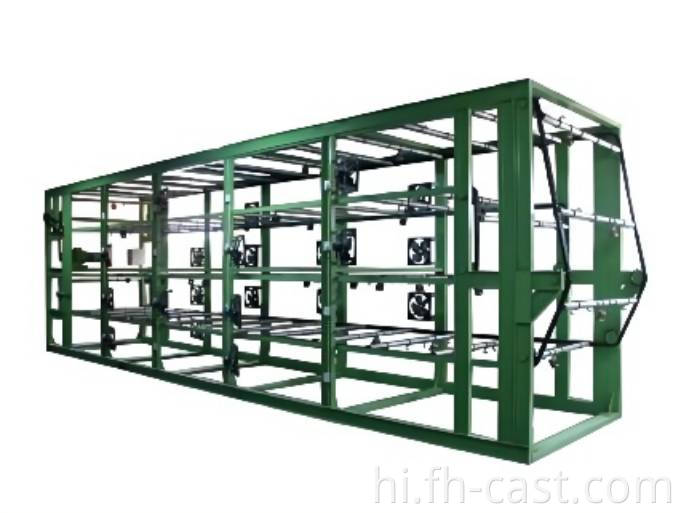

क्रॉस बार सुखाने की रेखा

क्रॉस बार टाइप ड्रायिंग लाइन

1. क्रॉस बार शाफ्ट का ऊपरी और निचला केंद्र दूरी 650 मिमी है;
2. क्रॉस बार शाफ्ट का फ्रंट और रियर सेंटर दूरी 762 मिमी है;
3. क्रॉस बार की लंबाई और काम करने का आयाम: 2000 मिमी;
4. रोलर्स की संख्या: 48;
5. सुखाने की रेखा की श्रृंखला लंबाई 37 मी है;
6. मोटर पावर 4KW;
7. ऑपरेटिंग गति: 0-800 मिमी/मिनट;
8. समग्र आयाम 10000 × दो हजार और पांच सौ × 2990 मिमी;
9. सुखाने वाली रेखा की मुख्य संरचना को 14 \ u स्टील के साथ वेल्डेड किया जाता है, जो संरचना में सरल है, ताकत में विश्वसनीय और बनाए रखने में आसान है।
10. सुखाने वाली रेखा में चेन ब्रेकिंग प्रोटेक्शन है।
11. मोटर को 20 ए डबल रो स्प्रोकेट और चेन द्वारा संचालित और संचालित किया जाता है।
12. 4KW मोटर +BWED053 स्पीड अनुपात 1: 473 रिड्यूसर को अपनाया जाता है, और मोटर रिड्यूसर को बढ़ाया जाता है।
13. सुखाने वाली रेखा 5.5kW मोरिशिमा फ़्रीक्वेंसी कनवर्टर से सुसज्जित है ताकि सुखाने वाली रेखा को समायोज्य की गति प्रदान की जा सके।
14. बड़े रोलर व्यास के साथ कान की प्लेट श्रृंखला को अपनाया जाता है। रोलर की सीधी बूंद 39.67 मिमी है, चेन प्लेट की मोटाई 4.8 मिमी है, असर क्षमता बड़ी है, मार्गदर्शक प्रदर्शन अच्छा है, और इसे तोड़ना आसान नहीं है।
15. 6205 असर का उपयोग क्रॉस बार के लिए किया जाता है; क्रॉस बार ट्यूब का बाहरी व्यास 57 मिमी है और मोटाई 4 मिमी है; क्रॉस बार शाफ्ट का व्यास 30 मिमी है।
